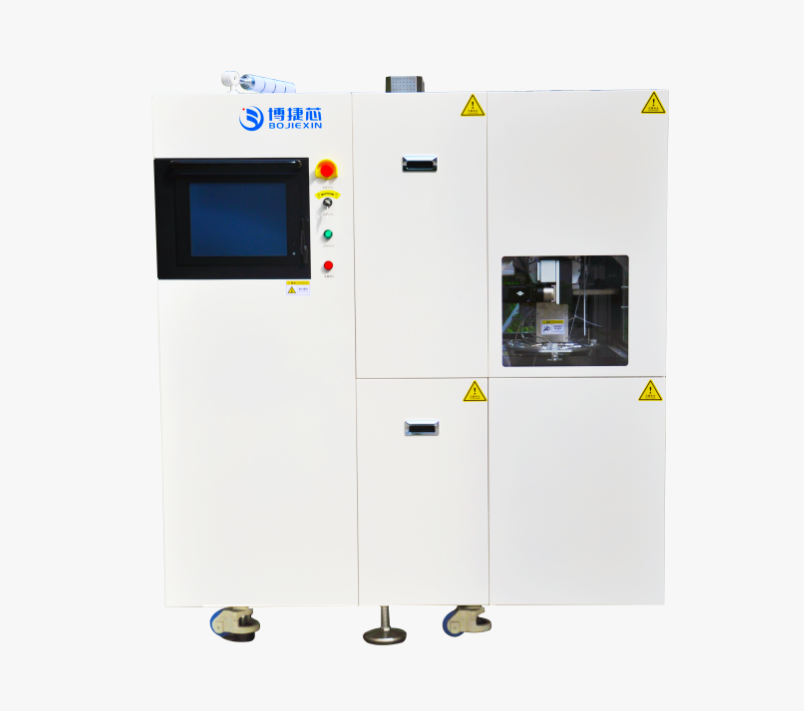

博捷芯的高端精密劃片機是?半導體行業精密切割的一站式解決方案?，在技術、應用與產業價值上展現出多重優勢，成為行業精密切割領域的標桿產品。

一、技術維度：突破精度與效率邊界

精度與穩定性?：

切割精度達亞微米級（如±1μm），崩邊控制在極低水平（部分場景<10μm），可高效處理硅、碳化硅（SiC）、氮化鎵（GaN）等硬脆材料，滿足Mini/Micro LED、集成電路等對“零損傷切割”的嚴苛需求。

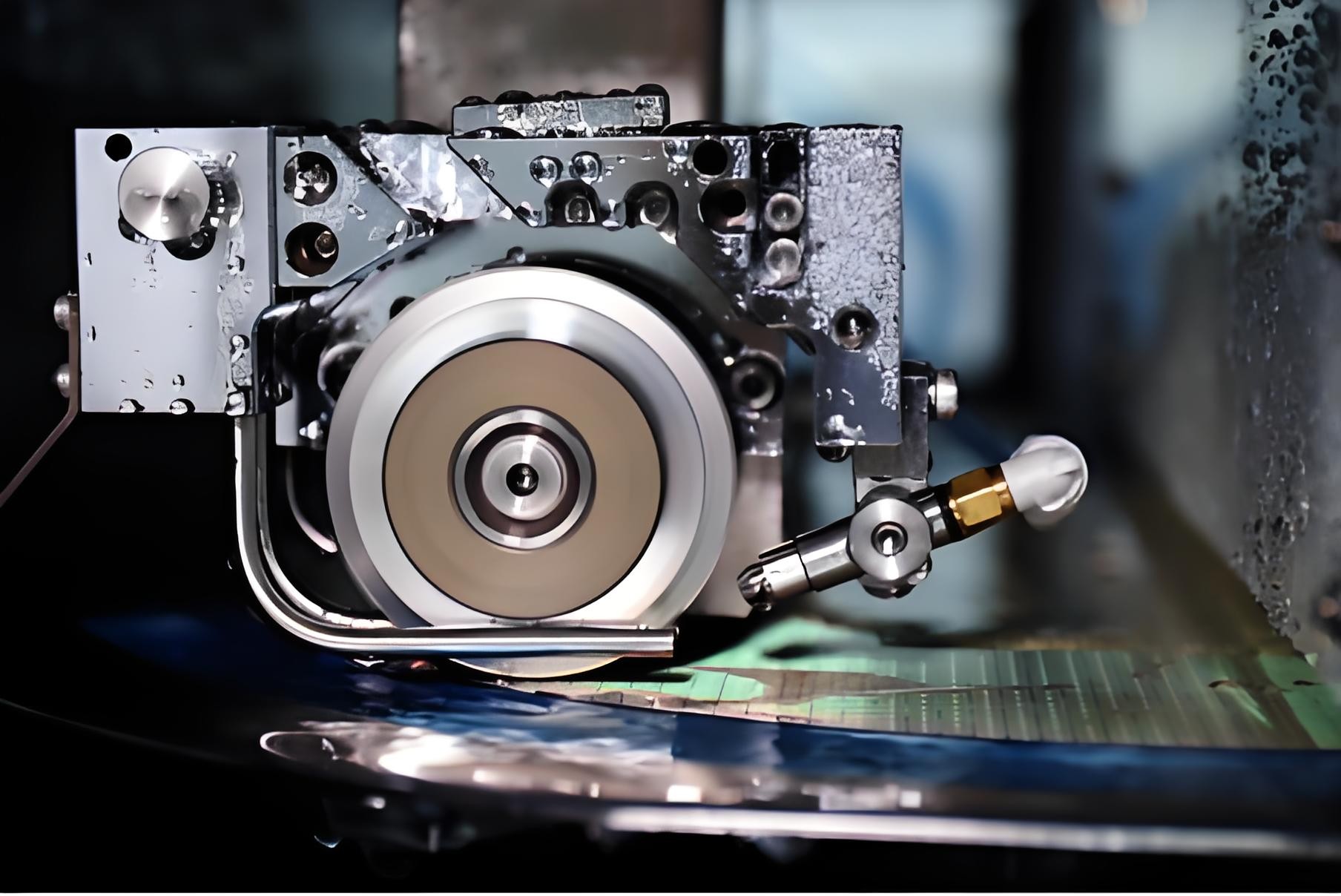

雙軸協同、進口直線電機+光柵尺閉環系統等技術，確保切割路徑重復精度達納米級，同時實現“雙工位同步切割”，效率較單軸提升50%以上。

智能化與自動化?：

高精度CCD視覺系統（±3μm對位精度）自動識別晶圓Mark點，支持不規則切割路徑規劃；圖形化編程界面可一鍵生成切割程序，降低人工校準誤差。

數據追溯系統實時記錄切割參數與設備狀態，無縫對接MES系統，助力智能制造與質量追溯。

二、應用維度：覆蓋多場景需求

行業覆蓋?：

適用于半導體制造（硅晶圓、碳化硅等）、電子元件加工（LED芯片、IC封裝）、科研與軍工（新材料研發、微型器件切割）等場景，兼容6 - 12寸晶圓、QFN、PCB等多種材料。

工藝適配?：

支持Flip Chip、CSP、WLCSP、Fan - Out等先進封裝工藝量產，直接服務于高性能計算、5G、AI等前沿芯片制造。

三、產業維度：國產替代與生態帶動

國產替代價值?：

打破日本Disco、東京精密等國際巨頭對高端劃片機的壟斷，為國內封測廠提供可靠國產化選擇，降低供應鏈對外依賴風險，提升半導體產業鏈自主可控能力。

生態與人才?：

作為國產標桿，其成功為國內其他半導體設備廠商樹立榜樣，推動國產設備產業鏈（零部件、軟件、工藝）協同發展；同時培養了一批精密機械、自動化控制、機器視覺等領域的本土技術人才。

四、市場維度：客戶驗證與產業認可

已成功導入長電科技、通富微電、華天科技、華星光電TCL等國內知名封測大廠生產線，通過量產驗證持續優化迭代，技術成熟度與穩定性持續提升。

博捷芯高端精密劃片機以“高精度、高效率、高兼容性”為核心優勢，不僅滿足半導體行業對精密切割的剛性需求，更在國產替代、智能制造等維度為產業注入動能，成為推動半導體后道封裝測試環節升級的關鍵力量。
